5V電源の製作
DC5Vで回路を動かすことも多いですので、1台、5V電源を作っておくのも良いと思います。結構便利です。
ACアダプターと組み合わせて使っています。
1.使った部品
名称 | 規格または型名 | 販売店 | 数量 |
ACアダプター | 12V 1A | 1 | |
三端子レギュレータ | NJM78L05 | 新日本無線 | 1 |
電解コンデンサ | 47μF/16V | 2 | |
抵抗 | 470Ω 1/4W | 1 | |
LED | 5φ RED | 1 | |
DCジャック | 1 |

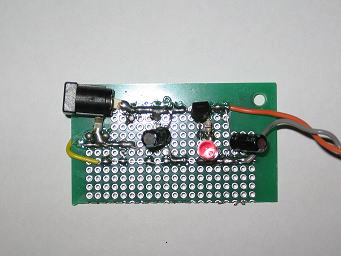

基板に回路を作りました。

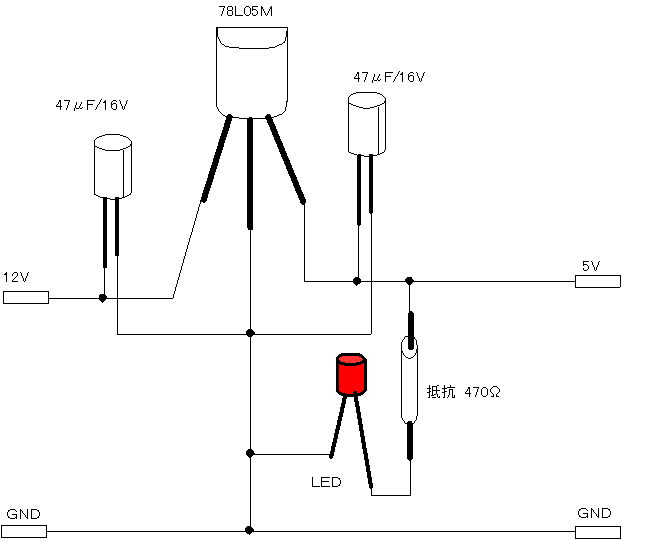

実体配線は下記のようになります。
電源レギュレータの入出力に電解コンデンサを繋ぎます。電解コンデンサは(+)(-)の極性がりますので注意が必要です。
5Vの出力側から470Ωの抵抗を介してLEDに電流を流しています。
回路図は次回更新時にアップします。

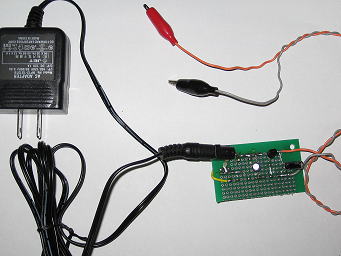

ACアダプターと製作した基板
