表示に便利なＬＥＤ

ＬＥＤとい言葉をよく見かけます。ＬＥＤは（Ｌｉｇｈｔ　Ｅｍｉｔｔｉｎｇ　Diodeoの略）で発光ダイオードと呼ばれています。
発光メカニズムは詳しい専門書に譲るとして、基本的に電気を流すと発光するダイオードです。
電球や蛍光灯などとは違い、熱や運動を介在せず、電子のエネルギーで発光すると言われています。

LEDの一例です。

これは、赤色ＬＥＤです。赤いキャップを被っていますが、透明のものもあります。
発光色は、赤、黄、緑、青、白などがあります。またこのキャップの中に点熱をさせる回路を埋め込んだ、
自己点滅型ＬＥＤのあります。

左、中央（赤色ＬＥＤ）、右（緑色ＬＥＤ）

電気記号でＬＥＤを表すと、次図のようになります。

記号の上の方をアノード、記号の下側（横棒の方）をカソードと呼びます。
電気はアノードからカソードに向けて流れます。実際のＬＥＤでは足が長い方がアノード、短い方がカソードです。

ＬＥＤは、この様な形状のものばかりではなく、次の写真よう8の字になっている（７セグともいいます。）もあります。
一つ一つがＬＥＤとなっており、数字の０から９まで表現できます。

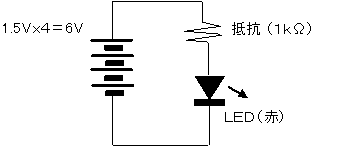

それでは、簡単にLEDを点灯させてみます。ここでは、単３乾電池４本を使って実験を行います。
ＬＥＤに流れる電流を制限するために抵抗を接続します。

電流は（6-2）Ｖ/1000（Ω）となり、おおよそ４ｍＡの電流が抵抗に流れることになります。
６Ｖは乾電池の電圧、２Ｖは、ＬＥＤの順方向電圧です。

乾電池にＬＥＤと抵抗を繋げます。（ＬＥＤは点灯しています）

抵抗での電圧降下は４Ｖです。
